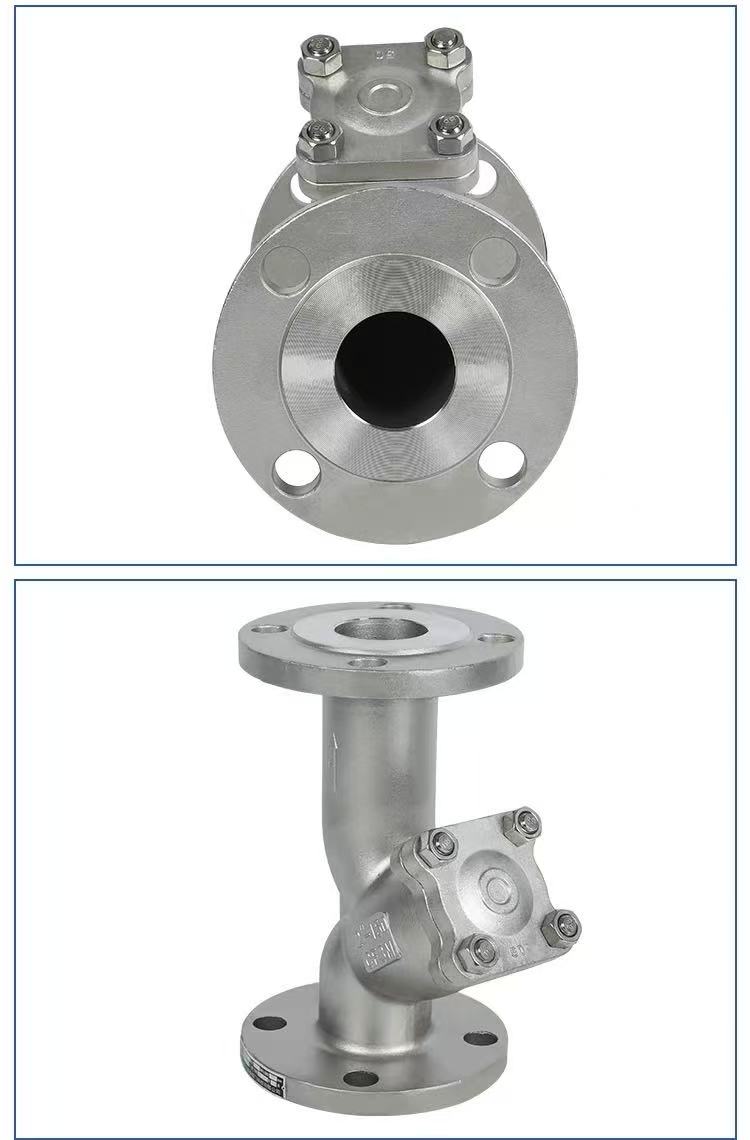

Bộ lọc loại Y mặt bích tiêu chuẩn Mỹ

Nguyên tắc làm việc

Bộ lọc loại Y mặt bích tiêu chuẩn Mỹ tích hợp của nhà máy Shenchi hoạt động theo nguyên tắc chặn màn hình bộ lọc. Môi trường đi vào vỏ từ đầu vào và chảy qua màn lọc bên trong cấu trúc hình chữ Y. Các tạp chất rắn bị chặn bên trong màn lọc, trong khi môi trường sạch đi qua và thoát ra từ đầu ra. Tổng diện tích của màn lọc gấp 3-4 lần diện tích mặt cắt ngang của đường ống, dẫn đến điện trở thấp và dòng chảy nhanh. Để xả nước, hãy tháo phích cắm phía dưới hoặc tháo nắp mặt bích, lấy màn hình bộ lọc ra, làm sạch rồi lắp lại. Thân chính được làm bằng vật liệu WCB, SUS304 (CF8) hoặc SUS316L (CF3M), sử dụng quy trình đúc tích hợp, mang lại lớp vỏ liền mạch và khả năng chịu áp suất đáng tin cậy. Các sản phẩm của Shenchi thích hợp để lọc tạp chất trong đường ống dùng trong ngành dầu khí, hóa chất và xử lý nước.

Thông số sản phẩm

Tên sản phẩm: Bộ lọc loại Y mặt bích tiêu chuẩn Mỹ	Thông số kỹ thuật: (1/8"-4") DN6-DN100Thông số kỹ thuật: (1/8"-4") DN6-DN100
Áp suất danh nghĩa: PN16	Chất liệu thân máy: WCB, SUS304 (CF8), SUS316L (CF3M)
Tiêu chuẩn: ANSI, BS, DIN, ISO, JIS	Nhiệt độ áp dụng: -20oC ~ +150oC (bình thường), lên tới +350oC (loại nhiệt độ cao), giảm xuống -196oC (loại nhiệt độ thấp)
Chất liệu kim loại bên trong: WCB, SUS304 (CF8), SUS316L (CF3M)	Nhiệt độ trung bình: Nhiệt độ cao, nhiệt độ thấp, nhiệt độ trung bình, nhiệt độ bình thường
Phương thức hoạt động: Hướng dẫn sử dụng	Con dấu: EPDM, PPL
Phương pháp kết nối: Kết nối mặt bích	Ứng dụng: Nước, không khí, khí đốt, dầu, chất lỏng, v.v.
Xuất xứ: Trung Quốc	Mẫu: Mẫu có sẵn

Những điểm chính để cài đặt

Xác nhận hướng, căn chỉnh và siết chặt mặt bích, hỗ trợ và bảo vệ đường ống.

Khi lắp đặt Bộ lọc loại Y mặt bích tiêu chuẩn Mỹ của Shenchi, hãy chú ý đến ba điểm chính: Đầu tiên, xác nhận hướng dòng chảy. Mũi tên trên thân van phải thẳng hàng với hướng dòng chảy trung bình và màn lọc phải được lắp đặt hướng xuống dưới để tạo điều kiện cho tạp chất lắng xuống. Thứ hai, đảm bảo căn chỉnh mặt bích và siết chặt. Các mặt mặt bích phải song song và đồng tâm, miếng đệm ở giữa và các bu lông được siết chặt theo đường chéo theo từng giai đoạn để tránh biến dạng vỏ. Thứ ba, cung cấp hỗ trợ đường ống và bảo vệ bộ lọc trước. Bộ lọc không được chịu trọng lượng của đường ống; đường ống phải được thanh lọc trước khi lắp đặt để loại bỏ các hạt lớn. Shenchi cung cấp hướng dẫn cài đặt chi tiết, hỗ trợ tùy chỉnh ODM/OEM và kích thước lưới lọc có thể được điều chỉnh khi cần thiết để đảm bảo bộ lọc hoạt động ổn định lâu dài.

Các chất được lọc hiệu quả

Bộ lọc loại Y mặt bích tiêu chuẩn ASME của Shenchi chủ yếu lọc chất rắn lơ lửng trong môi trường đường ống. Điều này bao gồm: xỉ hàn, mạt sắt và cặn rỉ sét từ quá trình hàn đường ống; cát, đất, sợi gai dầu và cặn keo còn sót lại sau quá trình xây dựng; vật chất hạt, tinh thể và trầm tích do chính môi trường mang theo; vảy rỉ sét và các mảnh vảy từ thành bên trong bị lão hóa và bong tróc của đường ống; và mảnh vụn kim loại và các tạp chất khác trong dầu bôi trơn. Độ chính xác của quá trình lọc có thể được lựa chọn từ 50-300 lưới, tùy thuộc vào độ sạch cần thiết của vật liệu. Được sản xuất tại Trung Quốc, bộ lọc loại Y mặt bích tiêu chuẩn ASME được làm bằng vật liệu WCB, SUS304 và SUS316L, mang lại khả năng chống ăn mòn và khả năng thích ứng với nhiều phương tiện khác nhau.

Các chất không thích hợp để lọc

Bộ lọc loại Y mặt bích Shenchi ASME B không thích hợp để lọc các chất sau: hóa chất hòa tan trong môi trường (chẳng hạn như muối trong nước muối, axit và kiềm trong dung dịch); nhũ tương dầu-nước; bột nhão hoặc chất keo nhớt; tạp chất mềm dạng sợi (có thể xuyên qua hoặc quấn quanh màn lọc); và các chất gây ô nhiễm khí trong môi trường khí. Đối với các phương tiện này, các loại bộ lọc khác phải được chọn. Khi bán bộ lọc loại Y mặt bích ASME B, Shenchi sẽ xác nhận các đặc tính của phương tiện với khách hàng để tránh lựa chọn sai. Bộ lọc loại Y mặt bích ASME B với bảng giá bao gồm hướng dẫn lựa chọn chi tiết.
