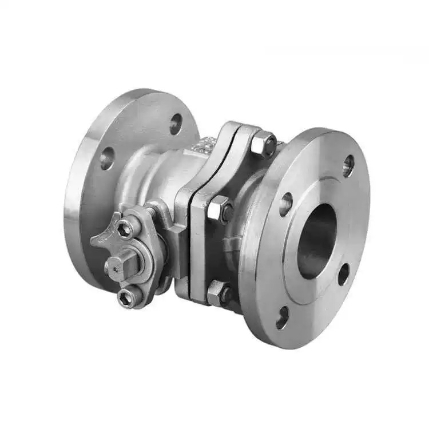

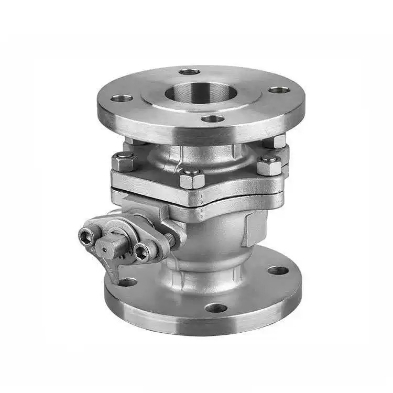

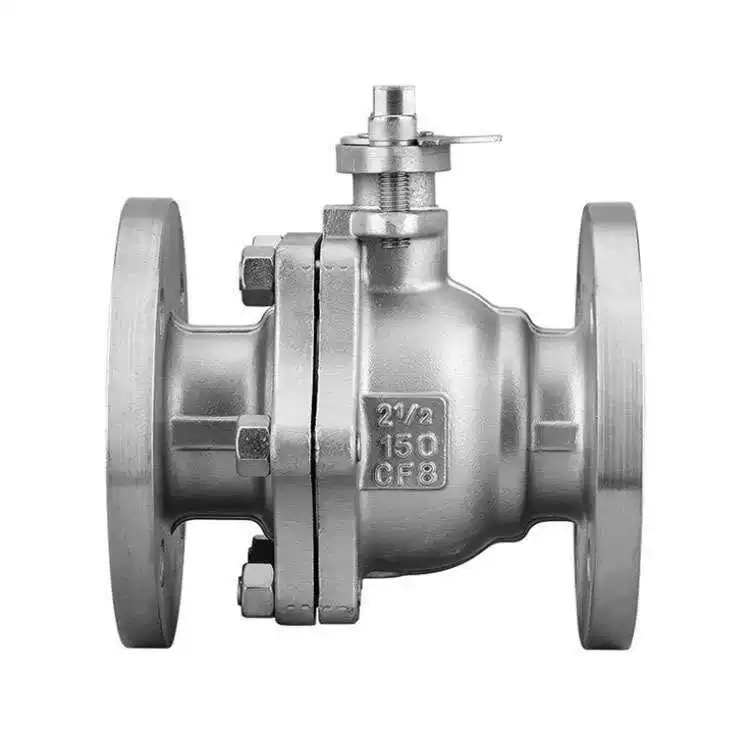

Van bi mặt bích tiêu chuẩn Mỹ

Nguyên tắc làm việc

Dòng phương tiện được điều khiển bằng cách xoay quả bóng 90°.

Một lỗ xuyên qua có cùng đường kính với đường ống nằm ở giữa quả bóng. Khi tay cầm hoặc bộ truyền động xoay quả bóng 90° cho đến khi lỗ xuyên thẳng hàng với trục ống, vật liệu chảy tự do mà không bị tắc nghẽn, van mở hoàn toàn và lực cản dòng chảy gần như bằng không. Khi quả bóng quay thêm 90° nữa cho đến khi lỗ xuyên vuông góc với đường ống, bề mặt hình cầu rắn sẽ chặn hoàn toàn đường đi, van đóng lại và đạt được khả năng ngắt đáng tin cậy.

Van bi mặt bích tiêu chuẩn Mỹ áp dụng thiết kế bịt kín hai chiều, cho phép phương tiện đi vào từ bất kỳ hướng nào mà không bị hạn chế về hướng dòng chảy. Phớt mềm (PTFE/PPL) không bị rò rỉ, trong khi phớt cứng phù hợp với nhiệt độ cao và áp suất cao. Thân van có cấu trúc chống nổ để đảm bảo an toàn và tin cậy dưới áp suất cao. Van bi mặt bích tiêu chuẩn Shenchi ASME được sản xuất theo tiêu chuẩn API 608, mang lại khả năng vận hành nhanh chóng và kín khít, khiến chúng trở thành van ngắt lý tưởng cho đường ống tiêu chuẩn ASME trong ngành dầu khí, hóa chất và khí tự nhiên.

Thông số sản phẩm

Tên sản phẩm: Van bi mặt bích tiêu chuẩn Mỹ	thông số kỹ thuật: (1/8"-4") DN6-DN100
Áp suất danh nghĩa: PN16	Vật liệu thân: WCB, SUS304 (CF8), SUS316L (CF3M) Vật liệu thân: WCB, SUS304 (CF8), SUS316L (CF3M)
Tiêu chuẩn: ANSI, BS, DIN, ISO, JIS	Nhiệt độ áp dụng: -20oC ~ +150oC (bình thường), lên tới +350oC (nhiệt độ cao), giảm xuống -196oC (nhiệt độ thấp)
Chất liệu kim loại bên trong: WCB, SUS304 (CF8), SUS316L (CF3M)	Nhiệt độ trung bình: Nhiệt độ cao, nhiệt độ thấp, nhiệt độ trung bình, nhiệt độ bình thường
Phương thức hoạt động: Manua	Con dấu: EPDM, PPL
Phương thức kết nối: Kết nối mặt bích	Ứng dụng: Nước, không khí, khí đốt, dầu, chất lỏng, v.v.
Xuất xứ: ChinaXuất xứ: ChinaXuất xứ: ChinaXuất xứ: China	Mẫu: Mẫu có sẵn

Điểm nổi bật về cấu trúc và thiết kế cốt lõi

Van bi mặt bích tiêu chuẩn Mỹ chất lượng cao của Shenchi có cấu trúc cốt lõi bao gồm thân van, bi, thân van và vòng đệm kín. Bóng có thể là thiết kế bóng nổi (DN50 trở xuống) hoặc thiết kế bóng cố định (DN50 trở lên). Lỗ xuyên qua của quả bóng khớp với đường kính bên trong của ống, dẫn đến khả năng cản dòng chảy gần như bằng 0 khi mở hoàn toàn. Cấu trúc chống nổ thân giúp ngăn thân cây bay ra ngoài dưới áp suất cao. Thiết bị chống tĩnh điện đảm bảo độ dẫn điện giữa bóng và thân, ngăn ngừa sự tích tụ tĩnh điện. Đối với van bi mặt bích ASME có báo giá sẵn, Shenchi cung cấp bảng thông số kỹ thuật chi tiết để tạo điều kiện cho khách hàng lựa chọn mẫu mã và tính toán ngân sách chính xác.
