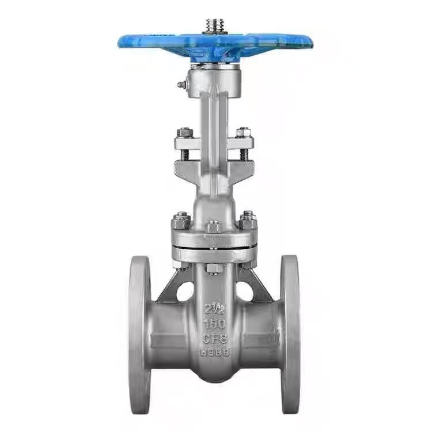

Van cổng mặt bích thân tăng tiêu chuẩn Mỹ

Nguyên lý làm việc của Van cổng mặt bích thân ASME

Khi người điều khiển quay tay quay, tay quay sẽ điều khiển thân van quay. Ren hình thang ở đầu trên của thân van ăn khớp với đai ốc thân van, chuyển chuyển động quay thành chuyển động tuyến tính dọc trục. Vì thân van và cổng được nối với nhau nên thân van sẽ dẫn động cổng cùng nâng lên hoặc hạ xuống.

Để mở van, hãy xoay tay quay ngược chiều kim đồng hồ. Thân van điều khiển cổng di chuyển lên trên theo chuyển động tuyến tính, làm cho cổng rời khỏi đế van. Khi cổng được nâng lên độ cao bằng hai lần đường kính danh nghĩa của van, đường dẫn chất lỏng hoàn toàn không bị cản trở và van ở vị trí mở hoàn toàn. Trong quá trình vận hành, tay quay thường được quay đến vị trí không thể quay thêm nữa, sau đó quay ngược lại nửa vòng thành một vòng để đạt được vị trí mở hoàn toàn, ngăn chặn thân van bị khóa do thay đổi nhiệt độ.

Để đóng van, xoay tay quay theo chiều kim đồng hồ. Thân van điều khiển cổng di chuyển xuống dưới theo chuyển động tuyến tính, làm cho cổng ép vào đế van. Mô-men xoắn do tay quay tác dụng tạo ra lực bịt kín cưỡng bức và áp suất của môi trường trong đường ống cũng ép cổng vào ghế van khác, tạo thành hiệu ứng tự bịt kín. Hành động kép này đảm bảo không rò rỉ khi đóng.

Đặc điểm cốt lõi của van cổng thân tăng là thân van lên xuống đồng bộ với cổng. Người vận hành có thể xác định trực quan trạng thái mở/đóng của van bằng cách quan sát chiều dài của thân van kéo dài ra ngoài nắp van - thân càng kéo dài thì van mở càng rộng; khi thân cây được rút lại hoàn toàn, van sẽ đóng lại.

Điều đặc biệt quan trọng cần lưu ý là van cổng mặt bích thân nâng ASME (American Standard) chỉ có thể được sử dụng ở vị trí mở hoàn toàn hoặc đóng hoàn toàn và không thể sử dụng làm van điều khiển. Nếu để ở vị trí mở một phần trong thời gian dài, môi trường chảy tốc độ cao sẽ ăn mòn các bề mặt bịt kín, gây mòn cổng và bệ, cuối cùng dẫn đến rò rỉ van. Hơn nữa, môi chất có thể chảy vào từ hai phía của van cổng theo một trong hai hướng, loại bỏ nhu cầu xem xét hướng dòng chảy trong quá trình lắp đặt và tạo điều kiện thuận lợi cho việc bố trí địa điểm.

Thông số sản phẩm

Chịu nhiệt độ cao và áp suất cao

Van cổng mặt bích thân nâng tiêu chuẩn ASME Shenchi tự hào có hai ưu điểm về hiệu suất cốt lõi: khả năng chịu nhiệt độ cao và khả năng chịu áp suất cao. Vật liệu WCB có thể chịu được nhiệt độ lên tới 425oC, trong khi thép không gỉ phù hợp với phạm vi nhiệt độ rộng hơn. Định mức áp suất loại 150, áp suất vận hành đạt 1,9MPa ở nhiệt độ phòng, vượt tiêu chuẩn PN16. Các con dấu có sẵn ở dạng PPL chịu nhiệt độ cao hoặc loại EPDM chịu nước. Được sản xuất tại Trung Quốc, Shenchi thực hiện kiểm soát chất lượng toàn diện từ nguyên liệu thô đến thành phẩm, đảm bảo hoạt động ổn định lâu dài trong điều kiện nhiệt độ và áp suất cao.

Hiệu suất áp suất cao đáng tin cậy vượt tiêu chuẩn Class 150

Van cổng mặt bích thân tăng tiêu chuẩn ASME B16.10 của Shenchi có khả năng chịu áp suất cao đáng tin cậy. Kết nối mặt bích tuân theo tiêu chuẩn ASME B16.10, với các bu lông được siết chặt đều và phân bố áp suất đồng đều trên các miếng đệm. Xếp hạng Class 150 cung cấp áp suất làm việc 1,9 MPa ở nhiệt độ phòng, với biên độ áp suất đo được rộng rãi. Độ dày thành thân van được thiết kế theo tiêu chuẩn ASME, vượt tiêu chuẩn quốc gia để nâng cao độ an toàn. Shenchi cung cấp van cổng mặt bích thân tăng tiêu chuẩn ASME giảm giá; mua số lượng lớn đủ điều kiện được giảm giá và đảm bảo hoạt động ổn định lâu dài trong điều kiện áp suất cao.

Mua sắm trực tiếp tại nhà máy và hỗ trợ tùy chỉnh OEM

Shenchi, với tư cách là nhà cung cấp van cổng mặt bích thân nâng ASME (American Standard), cung cấp dịch vụ tạo mẫu. Chúng tôi cung cấp van cổng mặt bích gốc ASME giảm giá với giá xuất xưởng minh bạch, loại bỏ phí chênh lệch của người trung gian. Chúng tôi hỗ trợ tùy chỉnh ODM và OEM; vật liệu, đường kính, tiêu chuẩn mặt bích và phương pháp vận hành đều có thể được điều chỉnh theo nhu cầu của bạn. Van cổng mặt bích thân nâng ASME của chúng tôi rất dễ bảo trì, có cấu trúc đơn giản và chi phí bảo trì thấp. Được sản xuất tại Trung Quốc, van cổng mặt bích thân tăng Shenchi ASME có chất lượng đáng tin cậy và thời gian giao hàng ổn định. Khách hàng toàn cầu vui lòng liên hệ với Shenchi để biết thông số kỹ thuật chi tiết và báo giá ưu đãi mới nhất.
