Đầu nối ống nước chùa loại L

Loại sản phẩm

Là nhà sản xuất chuyên nghiệp của Trung Quốc về Đầu nối ống nước chùa loại L, Shenchi cung cấp hai loại sản phẩm chính:

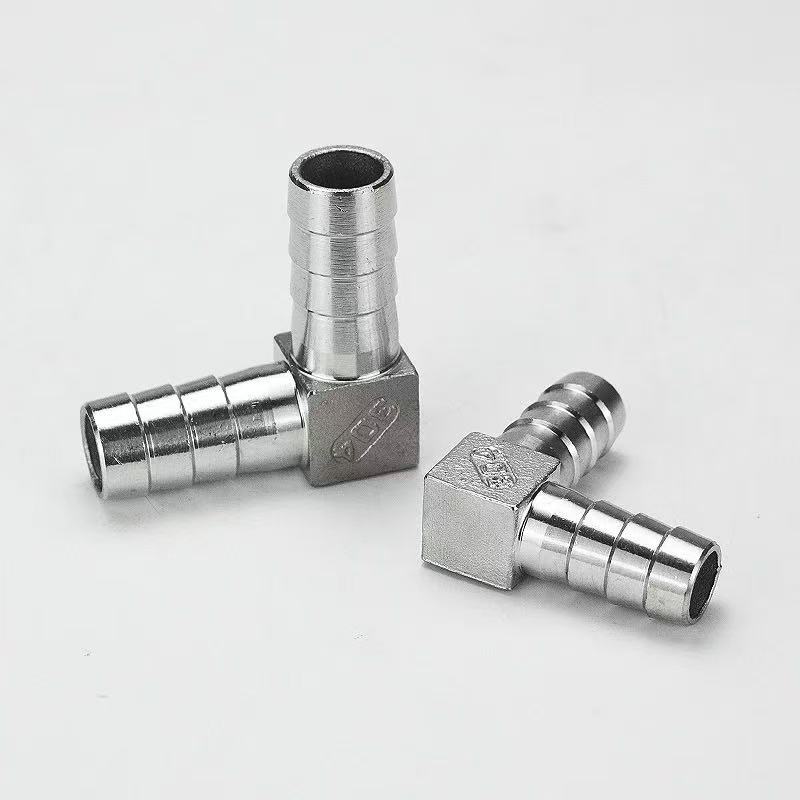

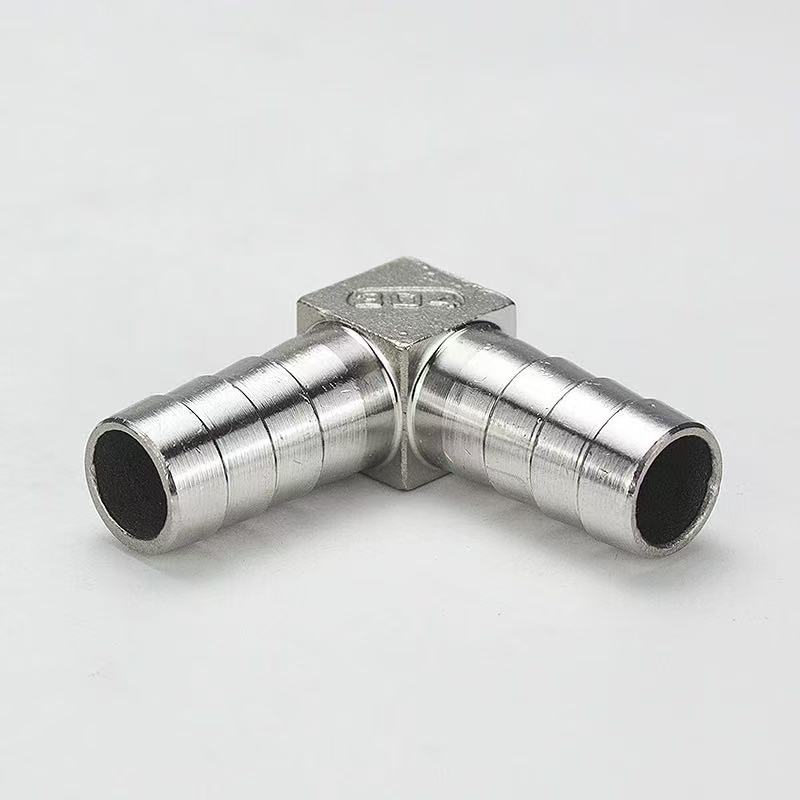

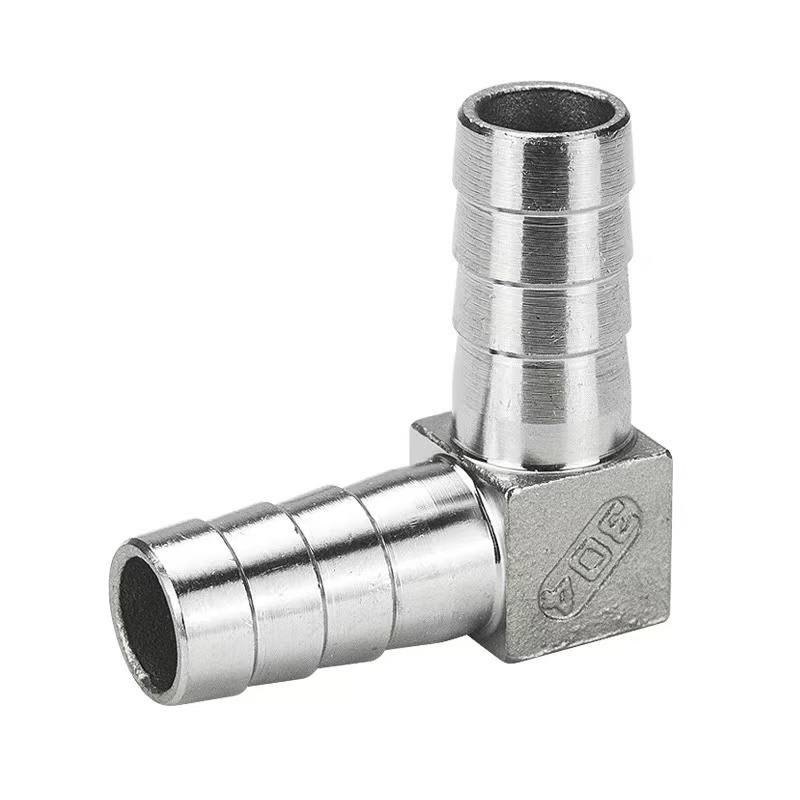

Đầu nối ống nước chùa loại L: Cả hai đầu đều có cấu trúc chùa gai, được thiết kế để tạo kết nối hướng 90 độ giữa hai ống mềm.

Đầu nối chùa ren nam loại L: Một đầu có cấu trúc chùa gai để kết nối với ống mềm, trong khi đầu còn lại có ren ngoài (nam), được thiết kế để tạo kết nối hướng 90 độ giữa ống và một bộ phận thiết bị có cổng ren bên trong (nữ).

Cả hai loại đều có thiết kế góc 90 độ với thông số kỹ thuật giống nhau ở đầu chùa gai. Chúng có nhiều loại vật liệu để lựa chọn: thép không gỉ 304, thép không gỉ 316L hoặc đồng thau. Điểm khác biệt chính nằm ở phương thức kết nối: phương thức trước tạo điều kiện kết nối trực tiếp giữa các ống, trong khi phương thức sau tạo điều kiện kết nối chuyển tiếp giữa ống và một phần thiết bị, từ đó cung cấp các tùy chọn lựa chọn linh hoạt để phù hợp với các tình huống lắp đặt khác nhau.

Sự khác biệt giữa Đầu nối ống nước chùa loại L và Đầu nối ống nước ren nam loại L là gì?

Sự khác biệt cốt lõi: Đầu nối ống nước chùa loại L Shenchi có giao diện hai thanh (cả hai đầu đều là đầu chùa có gai, được thiết kế để kết nối trực tiếp với ống mềm). Đầu nối chùa ren nam loại L có một đầu là ren ngoài và đầu kia là hình chùa có gai, được thiết kế để kết nối ống mềm với ống cứng hoặc thân van có ren bên trong. thần chi’Đầu nối ống nước chùa loại L hiệu suất cao được rèn từ đồng thau hoặc thép không gỉ 304/316L; cấu trúc góc vuông 90 độ của chúng lý tưởng cho việc chuyển hướng đường ống. Thiết kế thanh kép đảm bảo độ bám chắc chắn, an toàn—đặc biệt khi kết hợp với kẹp ống—để ngăn chặn sự tách rời và rò rỉ. Những phụ kiện này có khả năng chống chịu áp lực, ăn mòn và lão hóa tuyệt vời. Biến thể thép không gỉ 316L đặc biệt phù hợp với môi trường có tính ăn mòn cao, chẳng hạn như môi trường liên quan đến nước biển hoặc xử lý hóa học. Dễ lắp đặt, những phụ kiện này lý tưởng cho các kết nối ống áp suất thấp trong hệ thống ống nước, hệ thống khí nén và các ứng dụng chất lỏng công nghiệp, mang lại độ ổn định và độ bền đặc biệt.

Thông số sản phẩm

Hướng dẫn cài đặt

Đầu nối ống nước chùa loại L thương hiệu Shenchi được sản xuất theo tiêu chuẩn quốc gia, dễ lắp đặt. Thực hiện theo các bước dưới đây sẽ đảm bảo kết nối đáng tin cậy:

Bước 1: Cắt ống

Sử dụng máy cắt ống chuyên dụng để cắt phần đầu ống vuông góc và phẳng, tránh những vết cắt góc cạnh hoặc gờ, đảm bảo vừa khít với ngạnh chùa. Đối với ống bện hoặc ống gia cố, nên sử dụng phương pháp cắt nóng để bịt kín các mép và tránh bị sờn.

Bước 2: Kết nối cuối chùa

Chèn ống thẳng đứng vào đầu chùa cho đến khi mặt ống tiếp xúc với đế của khớp nối chùa. Các ngạnh chùa có thiết kế bậc thang tạo ra nhiều vòng đệm kín sau khi lắp ống vào. Đối với các ứng dụng áp suất cao, hãy cố định kết nối bằng kẹp ống thép không gỉ hoặc kẹp lò xo; kẹp phải được đặt giữa ngạnh chùa thứ hai và thứ ba.

Bước 3: Kết nối cuối theo luồng

Chọn phương pháp bịt kín thích hợp cho đầu ren dựa trên thông số kỹ thuật của nó: Ren G (ren ống song song) yêu cầu gioăng cao su hoặc đồng để bịt kín; Ren NPT hoặc ren R (ren ống côn) yêu cầu quấn 3–5 vòng băng keo dán ren PTFE trước khi siết chặt. Khi siết chặt, áp cờ lê vào thân lục giác của khớp nối để tránh truyền mô-men xoắn đến điểm nối ống.

Bước 4: Kiểm tra áp suất

Sau khi hoàn tất lắp đặt, hãy thực hiện kiểm tra áp suất tĩnh ở mức 1,5 lần áp suất làm việc của hệ thống. Nếu không thấy rò rỉ sau khi duy trì áp suất này trong 3 phút thì cụm đã sẵn sàng để sử dụng. Quy trình cài đặt cho Đầu nối chùa ren nam loại L tương ứng trong loạt bài này giống hệt nhau—chỉ khác nhau ở loại ren—cho phép lựa chọn linh hoạt dựa trên các yêu cầu giao diện cụ thể.

Trường ứng dụng

1. Thiết bị xử lý nước

Đầu nối ống nước chùa loại L được thiết kế để kết nối định hướng 90 độ giữa ống PE và PU trong máy lọc nước, thiết bị làm mềm nước và hệ thống RO (Thẩm thấu ngược). Khi được sản xuất từ ​​​​thép không gỉ 316L, nó đáp ứng các yêu cầu vệ sinh cấp thực phẩm. Đầu nối chùa ren nam loại L bổ sung trong cùng dòng sản phẩm có sẵn cho các ứng dụng trong đó giao diện thiết bị có ren bên trong (nữ).

2. Hệ thống tự động hóa bằng khí nén

Được sử dụng để định tuyến ống khí nén trong máy nén khí, ống góp van khí nén và dây chuyền lắp ráp tự động. Cấu trúc hình chữ L của nó giúp tiết kiệm không gian thiết bị bên trong, đồng thời khả năng tương thích với các ống kẹp kết nối nhanh tạo điều kiện cho việc lắp ráp, tháo gỡ và bảo trì nhanh chóng.

3. Thiết bị vệ sinh và Thiết bị gia dụng

Kết nối ống dẫn nước cho bồn cầu thông minh, máy rửa chén, máy giặt và các thiết bị tương tự. Khi được chế tạo từ đồng thau, Đầu nối ống nước chùa loại L có khả năng dẫn nhiệt tuyệt vời, phù hợp với đường nước nóng. Đầu nối chùa ren nam loại L được thiết kế để đáp ứng nhiều tiêu chuẩn giao diện hơn có trong thiết bị nhập khẩu.

4. Hệ thống làm mát và bôi trơn công nghiệp

Ứng dụng trong dây chuyền làm mát máy công cụ và hệ thống bôi trơn thủy lực. Cấu trúc bằng thép không gỉ mang lại khả năng chống ăn mòn vượt trội, mang lại hiệu suất đáng tin cậy trong các môi trường đòi hỏi khắt khe liên quan đến sương mù dầu, chất lỏng cắt và các điều kiện vận hành phức tạp tương tự.
