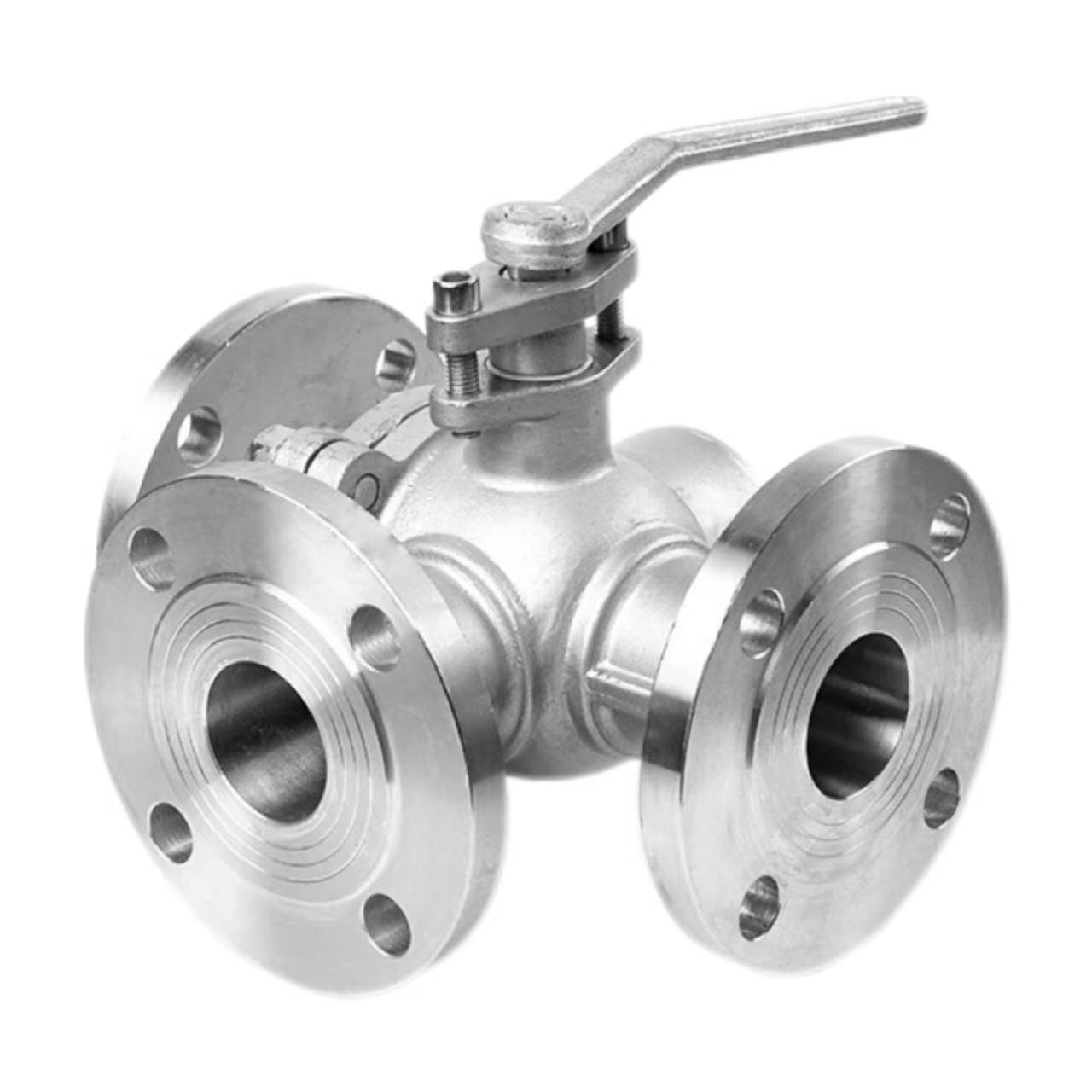

Van bi mặt bích ba chiều

Nguyên tắc làm việc

Nguyên lý làm việc của van bi mặt bích ba chiều chống ăn mòn của nhà máy Shenchi dựa trên các rãnh hình chữ L hoặc hình chữ T được cắt vào quả bóng. Quả cầu được đặt vào giữa thân van và quay bằng tay cầm. Khi quả bóng quay, các kênh sẽ căn chỉnh hoặc lệch khỏi các cổng van khác nhau, thực hiện việc chuyển đổi, hợp nhất hoặc tách hướng dòng chảy trung bình.

Bóng hình chữ L:

 Xoay 90° cho phép môi trường chuyển từ đầu vào sang bất kỳ đầu ra nào, thích hợp cho các tình huống đảo ngược với một đầu vào và hai đầu ra hoặc hai đầu vào và một đầu ra, chẳng hạn như luân phiên cung cấp chất lỏng cho hai lò phản ứng.

Quả bóng hình chữ T:

Xoay 180° cho phép kết nối đồng thời cả ba cổng hoặc hai cổng bất kỳ được kết nối với nhau, thích hợp để trộn hai phương tiện rồi xuất ra (hợp nhất) hoặc chia một phương tiện thành hai đầu ra (tách), chẳng hạn như trong hệ thống trộn nước nóng và lạnh của điều hòa không khí.

Thông số sản phẩm:

Tên sản phẩm: Van bi mặt bích ba chiều	Thông số kỹ thuật: (1/8"-4") DN6-DN100
Áp suất danh nghĩa: PN16	Chất liệu thân máy: WCB, SUS304 (CF8), SUS316L (CF3M)
Tiêu chuẩn: ANSI, BS, DIN, ISO, JIS	Nhiệt độ áp dụng: -20oC ~ +150oC (tiêu chuẩn), lên tới +350oC (nhiệt độ cao), giảm xuống -196oC (nhiệt độ thấp)
Chất liệu kim loại bên trong: WCB, SUS304 (CF8), SUS316L (CF3M)	Nhiệt độ trung bình: Nhiệt độ cao, nhiệt độ thấp, nhiệt độ trung bình, nhiệt độ bình thường
Phương thức hoạt động: Hướng dẫn sử dụng	Con dấu: EPDM, PPL
Phương thức kết nối: Kết nối mặt bích	Ứng dụng: Nước, không khí, khí đốt, dầu, chất lỏng, v.v.
Xuất xứ: Trung Quốc	Mẫu: Mẫu có sẵn

Ưu điểm của kết nối mặt bích:

Van bi mặt bích 3 chiều Shenchi sử dụng kết nối mặt bích. So với kết nối ren, kết nối mặt bích có khả năng chịu áp lực cao hơn; định mức PN16 có thể chịu được áp suất 1,6MPa ổn định. Việc tháo lắp thuận tiện, tạo điều kiện thuận lợi cho việc kiểm tra và bảo trì đường ống thường xuyên. Việc niêm phong đáng tin cậy được đảm bảo; miếng đệm mặt bích và bu lông phối hợp với nhau để loại bỏ nguy cơ rò rỉ. Thích hợp cho đường ống có đường kính lớn; đối với đường kính trên DN50, nơi khó kết nối ren, mặt bích là lựa chọn tiêu chuẩn. Shenchi, nhà sản xuất van bi mặt bích 3 chiều của Trung Quốc, cung cấp mặt bích phù hợp với tiêu chuẩn ANSI, BS, DIN và JIS, đáp ứng nhu cầu của khách hàng toàn cầu.

Điểm chính cài đặt 1: Căn chỉnh mặt bích

Căn chỉnh mặt bích Khi lắp đặt van bi mặt bích ba chiều Shenchi, các mặt mặt bích phải được căn chỉnh. Hai mặt bích phải song song và đồng tâm, độ lệch không vượt quá phạm vi cho phép của miếng đệm mặt bích. Việc buộc căn chỉnh bu lông sẽ gây biến dạng thân van, ảnh hưởng đến hiệu suất quay và bịt kín của bi. Sau khi căn chỉnh, miếng đệm phải được đặt ở giữa và không được lệch. Van bi mặt bích ba ngả giá rẻ không đồng nghĩa với chất lượng kém; Các sản phẩm của Shenchi mang lại độ chính xác cao và lắp đặt dễ dàng hơn. Van bi mặt bích ba chiều chống ăn mòn có bề mặt hoàn thiện mặt bích đáp ứng các tiêu chuẩn, đảm bảo độ kín đáng tin cậy hơn.

Điểm lắp đặt thứ hai: Siết chặt bu lông

Bu lông mặt bích phải được siết chặt theo đường chéo theo từng giai đoạn. Áp dụng mô-men xoắn dần dần theo 2-3 giai đoạn, theo trình tự chéo 180°. Không siết chặt một bên cùng một lúc, nếu không áp lực không đồng đều lên miếng đệm sẽ tạo ra các rãnh rò rỉ. Mômen xoắn của bu lông phải đạt giá trị tiêu chuẩn; siết quá chặt sẽ làm hỏng mặt bích hoặc bu lông, trong khi siết quá chặt sẽ dẫn đến độ kín không đủ. Nhà máy sản xuất van bi mặt bích 3 chiều Shenchi cung cấp bảng mô-men xoắn khuyến nghị để người lắp đặt tham khảo. Những điểm lắp đặt này rất quan trọng để đảm bảo hoạt động van không bị rò rỉ lâu dài; hãy tuân thủ nghiêm ngặt các thông số kỹ thuật.

Điểm lắp đặt 3: Hỗ trợ và làm sạch đường ống

Trước khi lắp đặt, bên trong đường ống phải được làm sạch để loại bỏ xỉ hàn, mạt sắt, cát và các tạp chất khác. Vật lạ lọt vào khoang van có thể làm xước bi hoặc vòng đệm, dẫn đến rò rỉ. Đường ống phải được hỗ trợ độc lập; van không được chịu trọng lượng của đường ống. Van bi mặt bích chữ T đường kính lớn nặng; sự sụt lún đường ống có thể kéo mặt bích ra khỏi tâm, làm hỏng đệm kín. Van bi mặt bích chữ T chống ăn mòn được làm bằng vật liệu WCB, SUS304 hoặc SUS316L, có lõi van bằng đồng hoặc thép không gỉ. Sau khi hoàn thành các điểm lắp đặt, tay cầm phải xoay tự do mà không bị kẹt; van sau đó đã sẵn sàng để sử dụng.
