Van bi đôi ren nam hai mảnh

Phổ biến Khoa học Shenchi: Van bi hai mảnh ren đực chất lượng cao chính xác là gì?

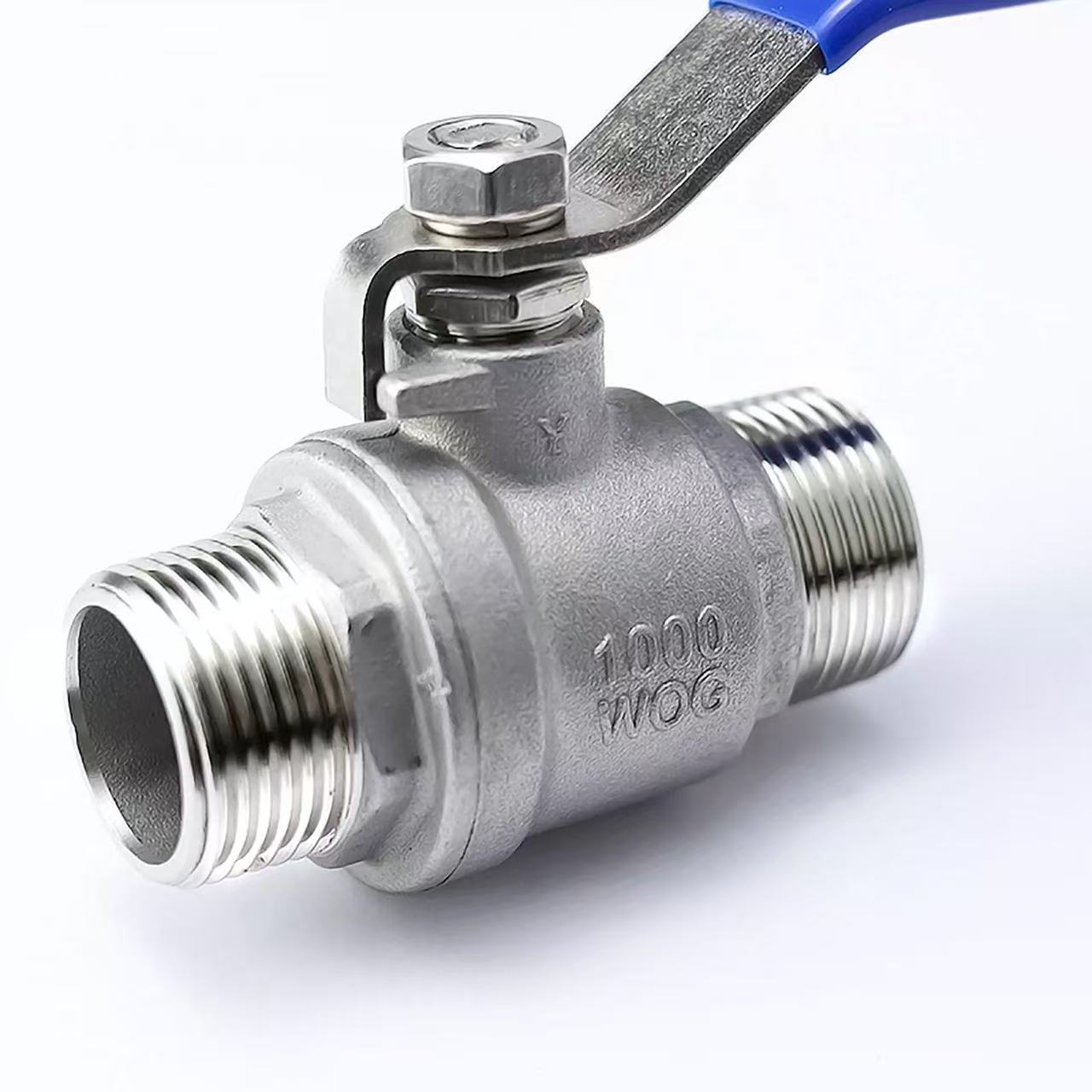

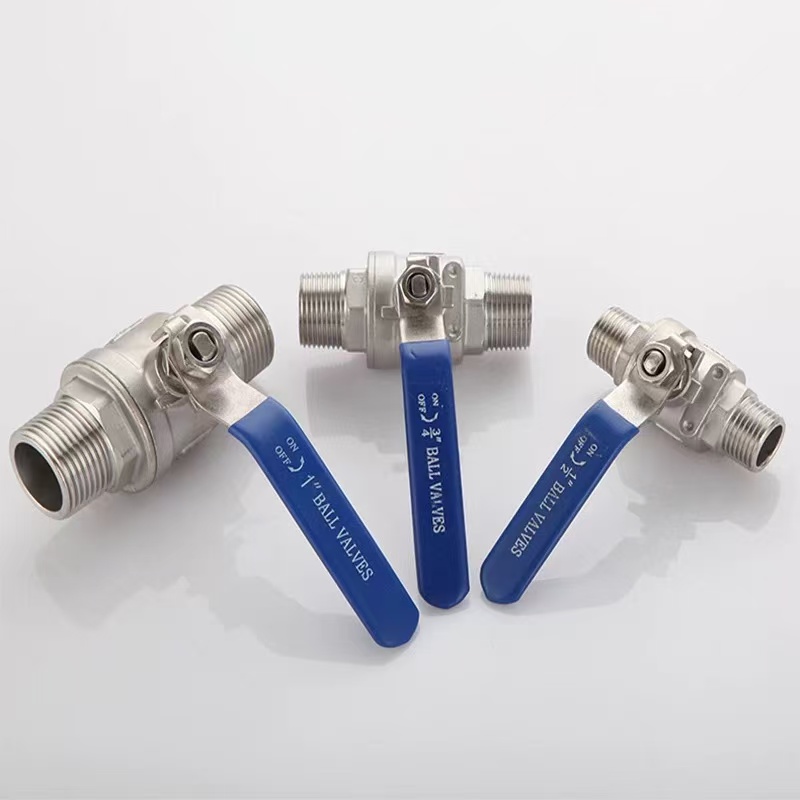

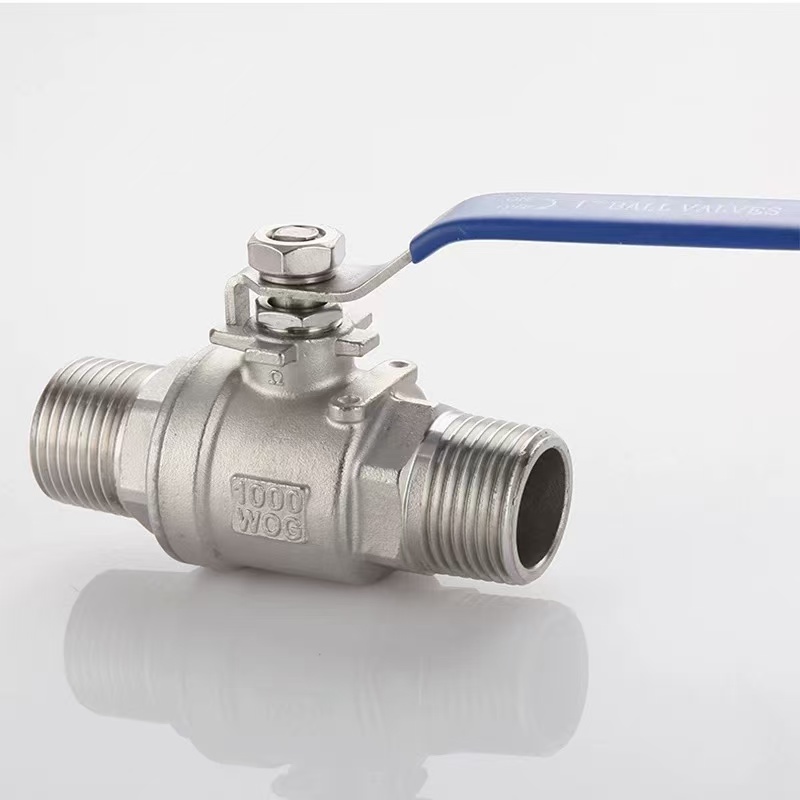

Van bi ren ngoài hai mảnh là loại van bi có ren đực ở hai đầu, được lắp ráp từ hai bộ phận thân van. Phiên bản van này của Shenchi cung cấp vật liệu thân bằng đồng thau, SUS304 hoặc SUS316L, với kim loại bên trong phù hợp với thân van để loại bỏ nguy cơ ăn mòn đường dẫn dòng chảy. Nó sử dụng con dấu EPDM và vận hành thủ công, phù hợp với nước, không khí, dầu, khí đốt và các phương tiện tương tự. “Van bi ren ngoài kép hai mảnh chất lượng cao” được xác định bởi độ chính xác ren cao, mô-men xoắn vận hành thấp, tuổi thọ bịt kín dài và kết nối trực tiếp với các cổng ren cái mà không cần bộ điều hợp bổ sung.

Thông số sản phẩm

Tên sản phẩm: Van bi ren ngoài đôi hai mảnh	Thông số kỹ thuật: (1/8"-4") DN6-DN100
Áp suất danh nghĩa: PN16	Chất liệu thân: Đồng thau, SUS304, SUS316L
Tiêu chuẩn: ANSI, BS, DIN, ISO, JIS	Chủ đề: NPT, BSP, BSPT, DIN, v.v.
Vật liệu kim loại bên trong: Đồng thau, SUS304, SUS316L	Nhiệt độ trung bình: Nhiệt độ cao, Nhiệt độ thấp, Nhiệt độ trung bình, Nhiệt độ bình thường
Phương thức hoạt động: Hướng dẫn sử dụng	Con dấu: EPDM
Phương thức kết nối: Kết nối theo luồng	Ứng dụng: Nước, không khí, khí đốt, dầu, chất lỏng, v.v.
Xuất xứ: Trung Quốc	Mẫu: Mẫu có sẵn

Thông số kỹ thuật kiểm tra trước khi lắp đặt và kết nối ren cho Van bi ren ngoài đôi hai mảnh Shenchi

Shenchi, nhà cung cấp van bi ren ngoài đôi hai mảnh từ Trung Quốc, khuyên bạn nên kiểm tra để đảm bảo cả hai sợi ren ngoài trên thân van đều không bị hư hại và khớp với ren ống cái trước khi lắp đặt. Dán băng PTFE vừa phải đều theo hướng chỉ trong 2-3 vòng. Van bi ren ngoài kép hai mảnh cao cấp của Shenchi có các đế cờ lê ở gốc ren. Sử dụng cờ lê mở trên các tấm phẳng này trong quá trình lắp đặt; không bao giờ xoay phần thân van giữa để tránh làm lệch lõi bi bên trong.

Những điểm chính để định vị con dấu và kiểm soát mô-men xoắn của cụm thân van

Các thành phần chính của van bi ren ngoài đôi hai mảnh bao gồm hai nửa thân, lõi bi trung tâm, thân và vòng đệm EPDM. Trong thiết kế của Shenchi, hai phần thân kết nối thông qua các đường ren ở giữa. Đảm bảo miếng đệm kín (giữa hai nửa thân máy) được căn giữa mà không bị lệch. Siết chặt bằng tay cho đến khi tiếp xúc, sau đó dùng dụng cụ vặn thêm 1/4 vòng. Mô-men xoắn quá mức sẽ làm biến dạng vòng đệm EPDM và gây ra hỏng hóc. Van bi ren ngoài đôi hai mảnh giá cả phải chăng sẽ không bao giờ ảnh hưởng đến chất lượng bịt kín; kiểm soát mô-men xoắn thích hợp ảnh hưởng trực tiếp đến tuổi thọ của van.

Phương pháp điều chỉnh tại chỗ cho cơ chế hạn chế chuyển mạch và bịt kín thân van

Van bi ren ngoài kép hai mảnh của Shenchi có vòng đệm chữ O EPDM ở thân van. Sau khi lắp đặt, quay van thủ công hai lần để kiểm tra xem có rò rỉ nào ở gốc thân không. Nếu xảy ra rò rỉ nhẹ, hãy siết chặt đai ốc đóng gói thân van một cách nhẹ nhàng (không quá 1/8 vòng). Cũng lưu ý giới hạn dừng của tay cầm: tay cầm song song với đường ống biểu thị đang mở; vuông góc biểu thị đóng cửa. Van bi ren ngoài đôi hai mảnh cao cấp bao gồm các điểm dừng cơ học ở các vị trí cực đoan. Không bao giờ dùng lực vượt quá các điểm dừng này, nếu không có thể xảy ra hư hỏng lõi bi bên trong và bề mặt bịt kín.

Tránh lỗi cài đặt phổ biến và quy trình kiểm tra niêm phong tại chỗ

Khi lắp đặt van bi ren ngoài kép hai mảnh của Shenchi, hãy tránh: quấn quá nhiều ren bằng keo gây ra các mảnh vụn lọt vào khoang van, dùng cờ lê ống trực tiếp trên bề mặt thân van hoặc không làm sạch các mảnh vụn đường ống trước khi lắp đặt. Quy trình đúng: thực hiện kiểm tra áp suất sau khi lắp đặt, từ từ mở van, thoa nước xà phòng vào tất cả các mối nối ren và khớp nối trên thân, đồng thời quan sát xem có bong bóng không. Van bi ren ngoài kép hai mảnh cao cấp phải duy trì không giảm áp suất trong năm phút ở áp suất thử PN16. Sau khi thử nghiệm, để van mở một nửa để ngăn chặn sự nén lâu dài ở một bên.
