Vách ngăn có gai

Shenchi giới thiệu Phụ kiện gai vách ngăn chất lượng cao, được thiết kế đặc biệt để định tuyến ống xuyên qua bảng thiết bị đồng thời mang lại khả năng bịt kín đáng tin cậy. Được làm bằng đồng thau, SUS304 và thép không gỉ SUS316L, những phụ kiện này có khả năng chống ăn mòn mạnh và phù hợp với nhiều điều kiện làm việc.

Cơ cấu sản phẩm

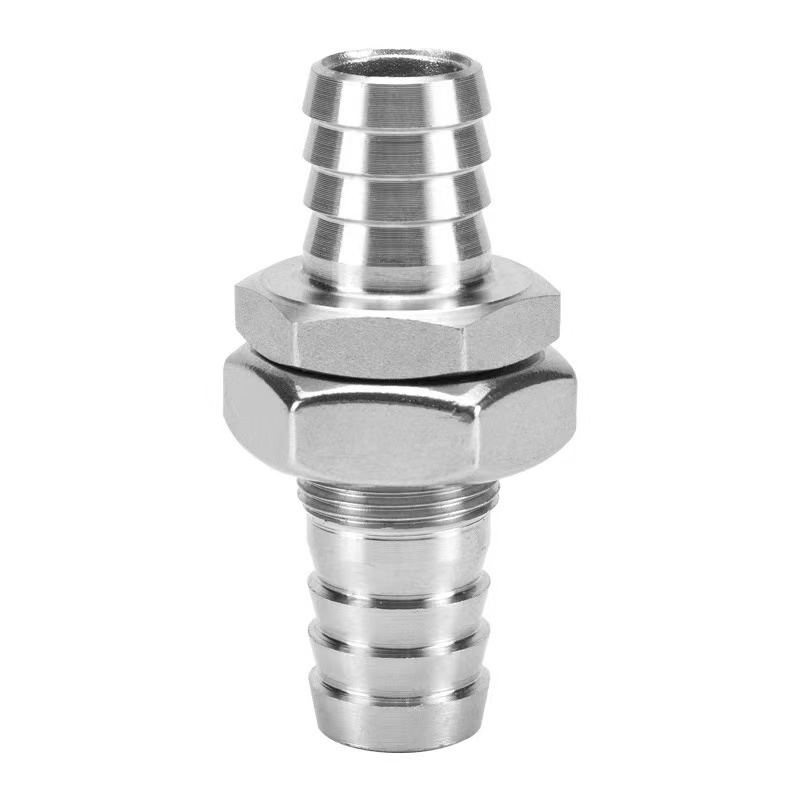

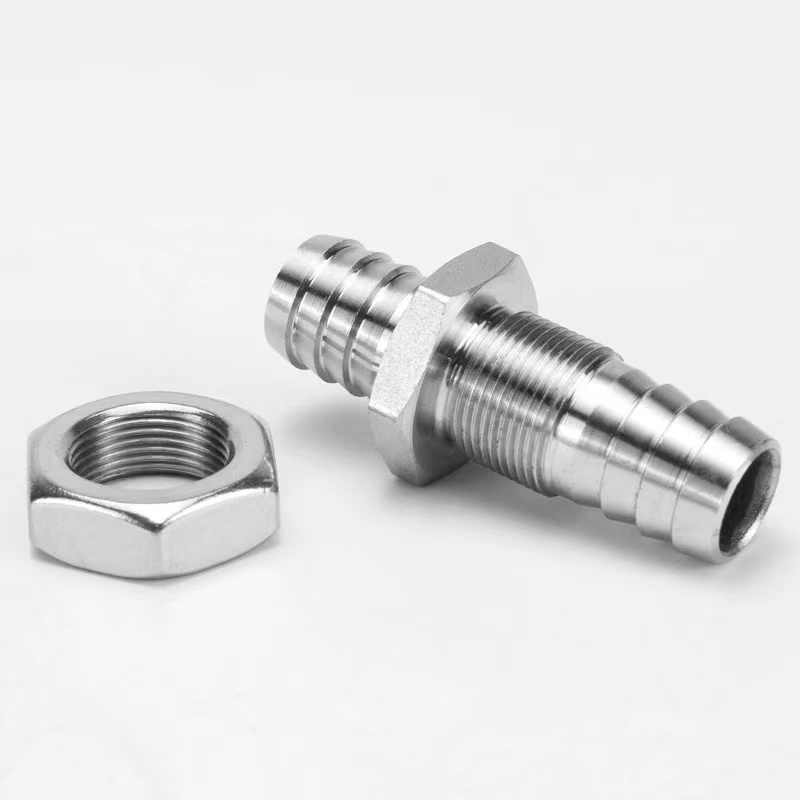

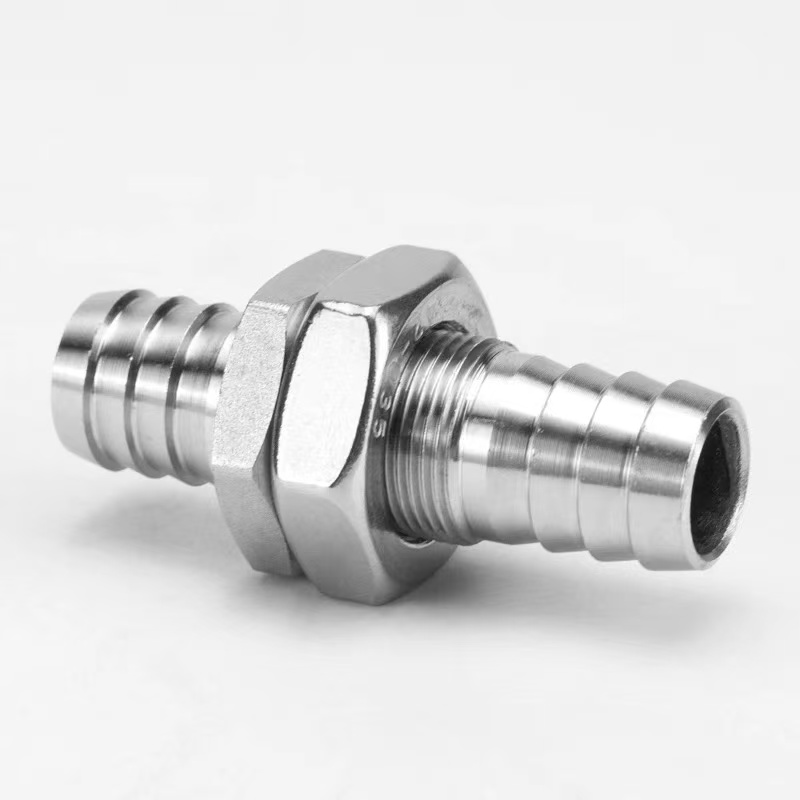

Cấu trúc của Phụ kiện vách ngăn có gai bao gồm các ren vách ngăn, đai ốc khóa và các kết nối ống thép gai. Trong quá trình lắp đặt, chỉ cần có một lỗ trên bảng; siết chặt đai ốc hoàn thành quá trình cố định và niêm phong.

Đầu thép gai có thiết kế rãnh chống trượt, đảm bảo kết nối chắc chắn khi sử dụng với kẹp ống. Những phụ kiện này được sử dụng rộng rãi trong tủ điều khiển, thiết bị xử lý nước, dụng cụ y tế và các lĩnh vực liên quan khác.

Thông số sản phẩm

Ưu điểm về kết cấu

Phụ kiện có gai vách ngăn là một phụ kiện đường ống được thiết kế đặc biệt để định tuyến các ống xuyên qua các bảng thiết bị, vỏ hoặc vách ngăn trong khi vẫn cung cấp khả năng bịt kín cố định. Cấu trúc chính của nó bao gồm phần ren vách ngăn, đai ốc khóa, miếng đệm kín và kết nối ống thép gai. Trong quá trình lắp đặt, chỉ cần tạo một lỗ có đường kính tương ứng trên bảng điều khiển. Phần ren của khớp nối được đưa qua lỗ và đai ốc được siết chặt từ phía đối diện để hoàn tất quá trình cố định và bịt kín.

1. Cấu trúc cố định vách ngăn:Chiều dài phần ren được điều chỉnh phù hợp với độ dày tấm thông thường. Sau khi đai ốc khóa được siết chặt, nó sẽ tạo thành một cố định chắc chắn với bảng điều khiển, đảm bảo rằng khớp nối vẫn an toàn ngay cả dưới lực kéo bên ngoài.

2. Kết nối ống thép gai:Một hoặc cả hai mặt của bảng điều khiển đều có các răng côn có gai để chèn ống và tạo thành một kết nối kín bằng kẹp ống. Đầu thép gai sử dụng thiết kế rãnh chống trượt kép, mang lại khả năng chống kéo ra cao hơn đáng kể so với các phụ kiện thông thường.

3. Hệ thống niêm phong:Các miếng đệm cao su hoặc vòng chữ O được cung cấp ở cả hai mặt của bảng điều khiển. Khi đai ốc được siết chặt, miếng đệm kín được nén lại, đạt được độ kín nước và kín bụi khi mở bảng điều khiển, với chỉ số bảo vệ lên tới IP65 hoặc cao hơn.

Phương pháp cài đặt

Các phụ kiện gai có vách ngăn bền bỉ của Shenchi rất dễ lắp đặt. Có thể đạt được kết nối an toàn và kín chỉ trong sáu bước:

Bước 1: Chuẩn bị lỗ bảng

Tạo một lỗ tròn tương ứng trên bảng dựa trên đường kính ngoài của phần ren. Đảm bảo mép lỗ nhẵn và không có gờ để tránh làm hỏng miếng đệm kín.

Bước 2: Lắp gioăng kín

Trượt miếng đệm kín EPDM đi kèm vào phần ren, ấn nó vào đế lắp. Nếu cần phải bịt kín cả hai mặt của tấm, hãy đặt một miếng đệm ở mỗi bên.

Bước 3: Chèn qua bảng điều khiển

Chèn phần ren vào lỗ từ một phía của bảng, đảm bảo rằng đế lắp tiếp xúc với bảng với miếng đệm kín ở giữa.

Bước 4: Siết chặt đai ốc khóa

Vặn đai ốc khóa vào phần ren từ phía đối diện của bảng điều khiển và siết chặt dần bằng cờ lê. Mô-men xoắn khuyến nghị: 5–8 N·m đối với vật liệu đồng thau và 8–12 N·m đối với thép không gỉ. Giữ phần thân phụ kiện cố định trong quá trình siết chặt.

Bước 5: Kết nối ống

Chọn thông số kỹ thuật trong đó đường kính ngoài của ngạnh lớn hơn đường kính trong của ống từ 0,5–1 mm. Chèn ống thẳng đứng vào đầu gai cho đến khi chạm tới đế. Đối với các ứng dụng áp suất cao, hãy sử dụng kẹp ống bằng thép không gỉ và siết chặt giữa ngạnh thứ hai và thứ ba.

Bước 6: Kiểm tra tính toàn vẹn của con dấu

Thực hiện kiểm tra áp suất tĩnh ở mức 1,5 lần áp suất làm việc. Nếu không có rò rỉ trong ba phút, việc lắp đặt đủ điều kiện.
